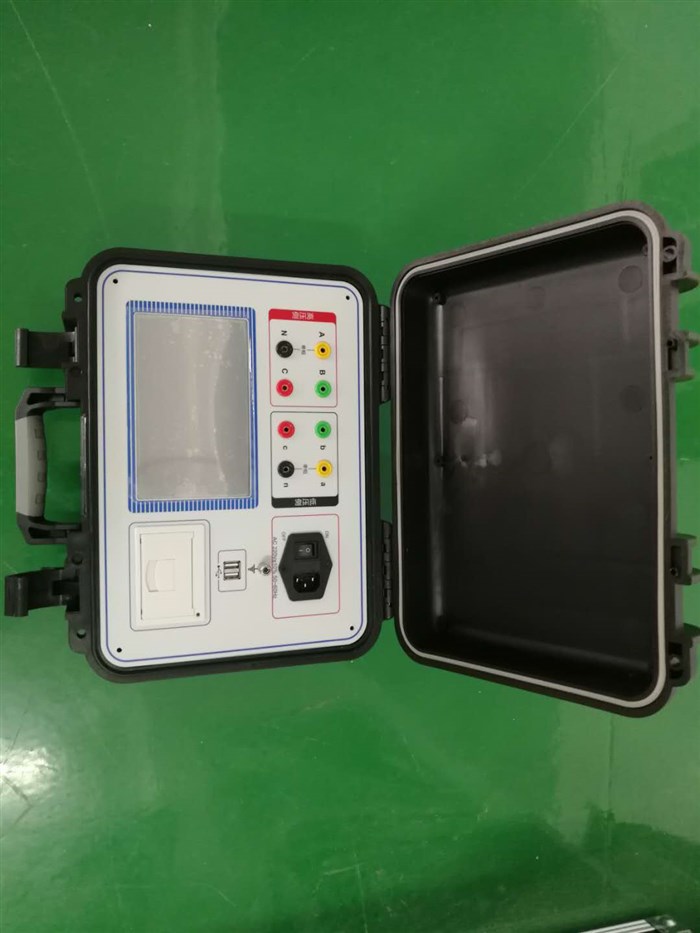

HTZB-H變壓器全自動變比組別測試儀

一．產品概述：

HTZB-H變壓器全自動變比組別測試儀是根據《中華人民共和國電力行業標準》制造的高電壓測試設備，按通用技術條件DL/T963-2005設計，依據《電力設備交接和預防性試驗規程》，可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。為變壓器并聯運行提供正確的數據,是測試變壓器變比組別的設備。

二．主要特點：

 1.自動測量變壓器的檔位；

 2.測試高壓對低壓的比值及相角差，自動計算變比誤差及組別；

 3.參數設置一次，后面可以直接測試,數據保存在一起,打印可以一次完成；

 4.儀器上具有高低壓接反，輸出故障等各種狀態提示，實現真正智能化；

 5.儀器內部有強大的保護功能，輸出短路不損壞儀器；

 6.儀器輸入單相電源，自動產生幅值可調節、穩定、相位恒定的三相(120°)電源；

7.能夠測量移相變壓器.帶多次脈沖的整流變壓器. Z型變壓器. 測試PT.CT；

 8.測試輸出電壓是異頻，結果不受工頻電源頻率及幅值波動的影響:

 9.六通道同時采樣，實現真正意義上的三相同時測量；

 10.儀器內部沒有采用繼電器，保證了儀器長時間正常運行；

 11.儀器采用微型計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；

 12.儀器內部可以自動保存1000組數據，也可以外接U盤保存；

 13.儀器可生存word報告，方便數據的管理和查詢；

 14.儀器輸入電壓范圍寬，誤接AC380V儀器正常工作。

三．技術參數：

1.變比測試范圍:      1～10000

2.組別測試范圍:      1～12

3.角度測試范圍：     0°～360°

4.變比測試準確度:    變比范圍1～999.9    :0.2級

                     變比范圍1000～10000 :0.5級

5.變比分辨率:     0.0001

6.角度分辨率:       0.01°

7.儀器電源輸入:      220V±10% 、50Hz±1Hz

8.使用溫度：        -10～40℃    使用相對濕度：<85%RH
