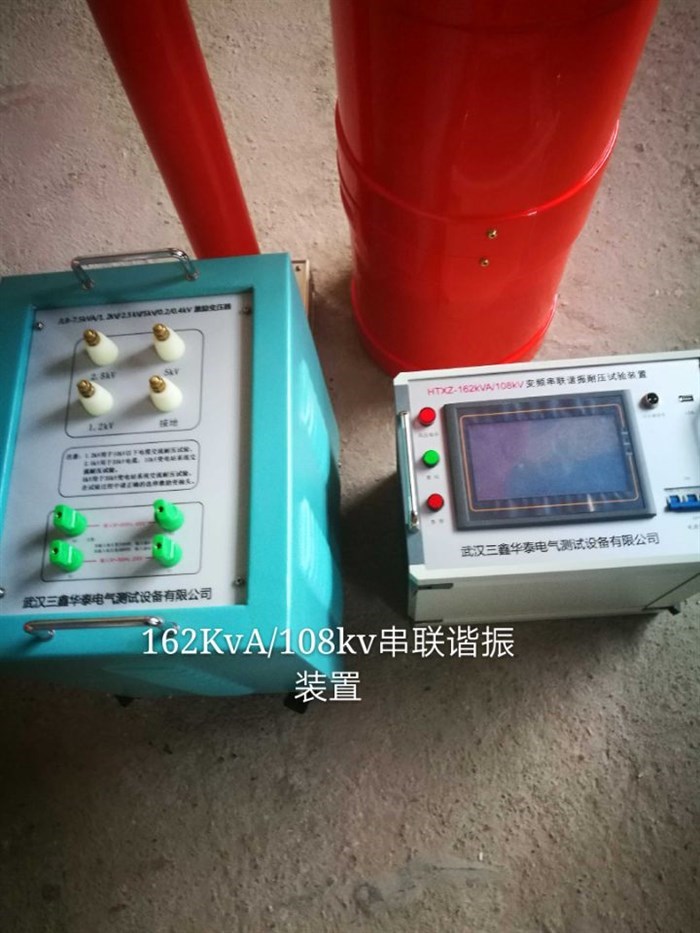

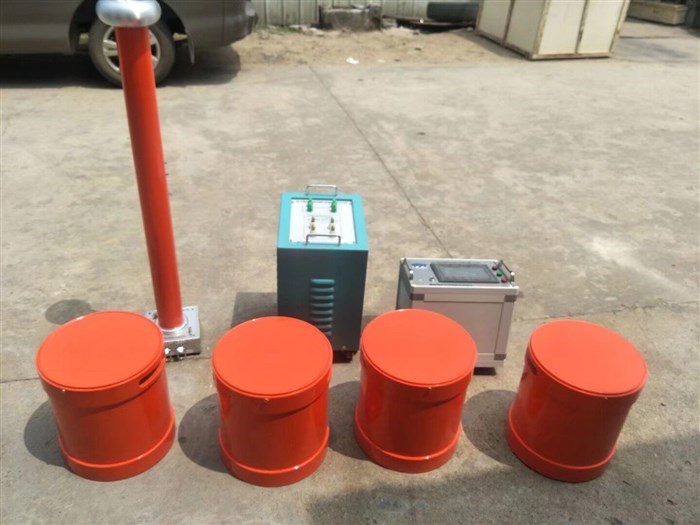

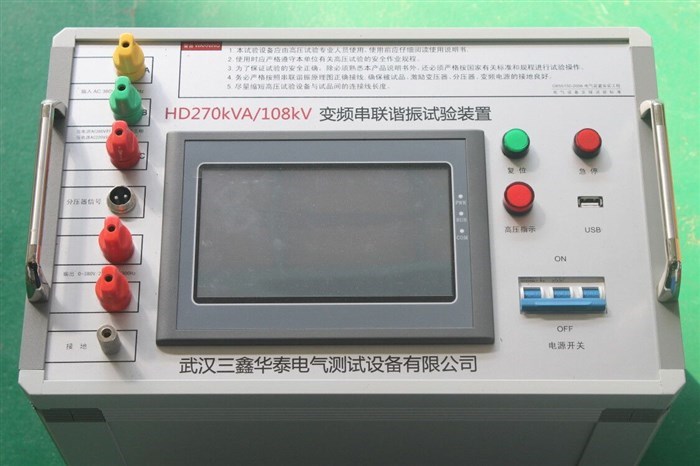

變頻串聯諧振耐壓試驗裝置<
一、被試品對象及試驗要求
1. 35kV/300mm2電纜500m，試驗頻率為30-300Hz,試驗電壓52kV。
2. 35kV/31500kVA電力變壓器的交流耐壓試驗，試驗頻率為45-65Hz,試驗電壓68kV。
3. 10kV/120mm2電纜2000m，試驗頻率為30-300Hz,試驗電壓22kV。
4. 35kVPT，CT，開關、母線等設備交流試驗試驗，試驗頻率30-300Hz，試驗電壓不超過95kV。
5. 10kV開關，絕緣子及母線交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過42kV。
二、工作環境
1．環境溫度：－250C –45 0C;
2．相對濕度：≤80%RH;
3.海拔高度: ≤2500米；
三、裝置主要技術參數及功能
1.額定容量：108kVA；
2.輸入電源：380V電壓，頻率為50Hz；
3.額定電壓：27kV；108kV
4.額定電流：4A；1A
5.工作頻率：30-300Hz；
6.波形畸變率：輸出電壓波形畸變率≤1%；
7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
8.溫升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
9．保護功能： 對被試品具有過流、過壓及試品閃絡保護測量精度：系統有效值1.5級；
