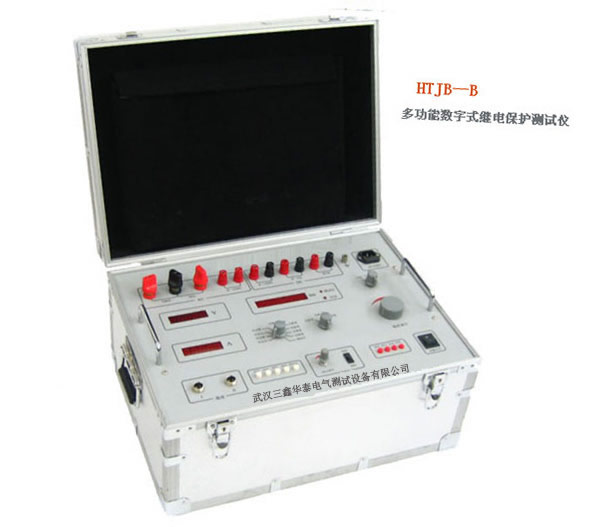

HTJB—B多功能數字式繼電保護測試儀說明書下載.rar

功能特點

●          適用于單路空接點或帶電接點的斷開，閉合時間測量，正負脈寬測量，雙路信號時間間隔測量和整組測試。

●          功能齊備，單機可一次性完成以上適用范圍所有測試，適用性強，測量時間、交直流電壓電流全部數字顯示。

●電路單元組成為：

n        110V/220V固定輸出直流電壓?jiǎn)卧?

n        0～250V可變輸出直流電壓?jiǎn)卧?

n        0～250V可變輸出交流電壓?jiǎn)卧?

n        0～100A/10A可變輸出交流電流單元

n        0～5A可變輸出直流電流單元

n        交直流兩用數字電壓表

n        交直流兩用數字電流表數字毫秒表。

●五種交直流電源單元，通過面板的各控制機構，按不同的測試對象選擇其中一種（多三種）電源，與交直流數字電壓表、電流表及數字毫秒表組成一種測量組合體，可以靈活方便地對目前使用的各種繼電保護繼電器的工作參數進行檢測，不需其他任何儀器配合可獨立完成檢測工作。

主要技術參數

項目				技術指標及參數
測試范圍				1.單通道空接點可測量:  常開接點斷開時間  常開接點閉合時間  常閉接點斷開時間  常閉接點閉合時間
		2.單通道訊號可測量:   正脈沖寬度      負脈沖寬度
			3.雙通道訊號可測量:   雙路訊號的時間間隔起止可以是“正躍變”、“負躍變”、“空接點”中任意一種。
時間測量				大量程99.999.9(100s),分辨率0.1ms, 精度等級:<0.01%±1個字
數字電壓表				交直流電流四位半顯示,分辨率0.1V, 精度等級0.5級
數字電流表				交直流電流四位半顯示,分辨率0.01A, 精度等級0.5級
觸發電壓				4V~250V
電源輸出				1.交流電壓輸出:   0~250V連續可調,過載保護電流大于3.1A,輸出功率750VA
		2.交流電流輸出:   0~100(或0~10A)連續可調,大沖擊功率1000VA,具有短路過載保護,過載保護電流大于105A(或12A),輸出功率750VA
	3.直流電壓輸出:0~250V連續可調,并有110V和220V的固定電壓輸出,具有過載保護,過載保護電流大于2.3A
		4.直流電流輸出:0~5A連續可調.可達10A,大功率為100W
		5.直流電壓0~250V和直流電流0~5A可同時輸出; 固定輸出DC110V/220V可與任意輸出同時輸出.
電源				AC220V±10%,50Hz   保險管5A
輸出大功率				≤750VA
